球阀Q41F-16/25/40/63

产品特点

1、浮动球体结构，驱动方式为手动。
2、采用弹性V型聚四氟乙烯组合填料，密封性随介质压力上升而增强。
3、力矩平稳，开关灵活。
4、手柄浸塑，开关设有安全锁定fL( 50-150)．防止误操作。

技术参数

技术参数：

公称压力Mpa	1.6	2.5	4.0	6.3
壳体试验压力Mpa	2.4	3.75	6.0	9.45
密封试验压力Mpa	1.76	2.75	4.4	6.93
低压密封压力Mpa	0.6
适用温度	-29℃-+80℃
适用介质	液化石油气、天然气、人工煤气、油品等
法兰标准	GB/T9113-2000
检验标准	JB/T9092—1999

主要零部件材料：

阀体	阀杆	球体	组合填料	密封垫	手柄
WCB	20Cr13	ZGICr18Ni9	PTFE	PTFE	20#

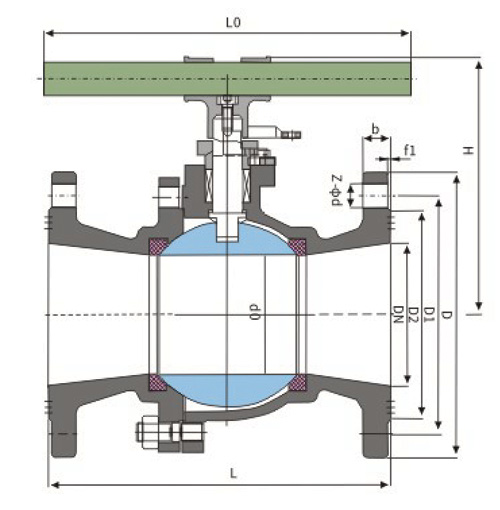

球阀041F公称压力PN1 6MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	L0	H
50	200	165	125	99	87	88	20	4	4-φ18	300	154
65	222	185	145	118	109	110	20	4	4-φ18	300	167
80	260	200	160	132	120	121	20	4	8-φ18	350	175
100	305	220	180	156	149	150	22	4.5	8-φ18	350	214
125	320	250	210	184	175	176	22	4.5	8-φ18	400	211
150	363	285	240	211	203	204	24	4.5	8-φ22	400	271

球阀Q41F公称压力PN2.5MPa、4.OMPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	L0	H
50	220	165	125	99	87	88	20	4	4-φ18	300	154
65	250	185	145	118	109	110	22	4	8-φ18	300	167
80	280	200	160	132	120	121	24	4	8-φ18	350	175
100	320	235	190	156	149	150	24	4.5	8-φ22	350	214
125	320	270	220	184	175	176	26	4.5	8-φ26	400	211
