管道安全阀A21F-25

产品特点

适用于燃气或液氨管路上,当管路内的介质压力上升到整定压力值时,阀门自动开启,释放压力,保护设备安全运行。

技术参数


技术参数:

公称压力Mpa 2.5 4.0
壳体试验压力Mpa 3.75 6.0
密封试验压力Mpa 2.75 4.4
整定压力Mpa 用户确定
适用温度 -29℃-+80℃
适用介质 液化石油气、液氨等
制造标准 GB/T12243-2005

主要零部件材料

阀体 阀杆 阀瓣 阀座 弹簧 密封垫
WCB 20Cr13 ZG20Cr13 ZG20Cr13 50CrVA PTFE

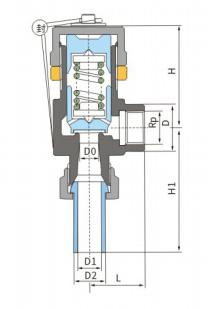

管道安全阀A21F公称压力PN2.5MPa外形尺寸和连接尺寸

DN Rp D L H1 D0 D1 D2 H
15 1/2 30 35 75 12 15 20 70
20 3/4 34 40 81 16 20 25 74
25 1 42 50 89 20 25 31 106
