立式安全回流阀AH42F-16/25/40

产品特点

适用于燃气或其他弱腐蚀性介质系统管路上,当阀门进出口压差达到额定压力值时,阀门自动开启,使介质
回流到管路系统中,保护设备安全运行。

技术参数


技术参数

公称压力Mpa 1.6 2.5 4.0
壳体试验压力Mpa 2.4 3.75 6.0
进出口压差Mpa 0.5MPa
适用温度 -29℃-+80℃
适用介质 液化石油气、弱腐蚀性介质等
法兰标准 GB/T9113-2000

主要零部件材料

阀体 阀杆 阀瓣 弹簧 阀座 密封垫
WCB 20Cr13 ZG20Cr13,H62 50CrVA 20Cr13 PTFE

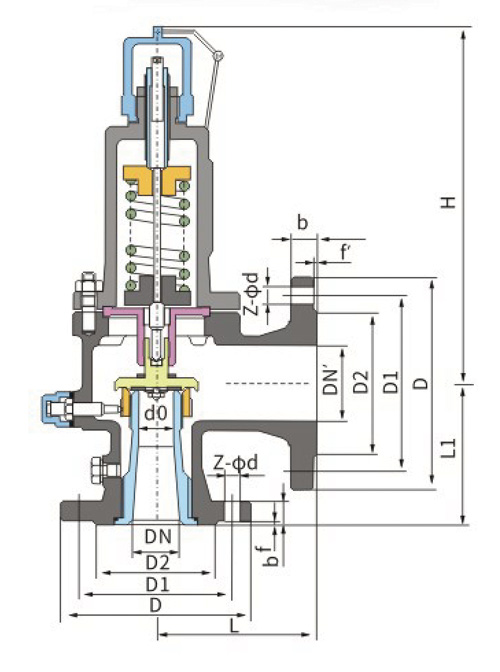

立式安全回流阀AH42F公称压力PN2.5MPa外形尺寸和连接尺寸

DN L L1 D D1 D2 d0 b f Z-φd DN’ D’ D1’ D2’ b’ f’ Z-φd’ H
40 120 110 150 110 84 25 18 3 4-φ18 50 165 125 99 20 3 4-φ18 279
50 135 120 165 125 99 32 20 3 4-φ18 65 185 145 118 20 3 4-φ18 306
80 170 135 200 160 132 50 24 3 8-φ18 100 220 180 156 22 3 8-φ18 429
100 205 160 235 190 156 65 24 3 8-φ22 125 250 210 184 22 3 8-φ18 530
150 250 210 300 250 211 100 28 3 8-φ26 200 340 295 266 24 3 12-φ22 730
200 305 260 360 310 274 125 30 3 12-φ26 250 405 355 319 26 3 12-φ26 883
