槽车球阀CQ51 F-25P

产品特点

特点
采用浮动球体结构,密封性能好,操作快速、简便,适用于液化气或液氨槽车上,与快装接头配套使用。

技术参数



技术参数


公称压力Mpa 2.5
壳体试验压力Mpa 3.75
密封试验压力Mpa 2.75
低压密封压力Mpa 0.6
适用温度 -40℃-+80℃
适用介质 液化石油气、液氮等
法兰标准 GB/T9113-2000

主要零部件材料



阀体 阀杆 球体 组合填料 密封垫
304 20Cr13 ZGICr18Ni9 PTFE PTFE

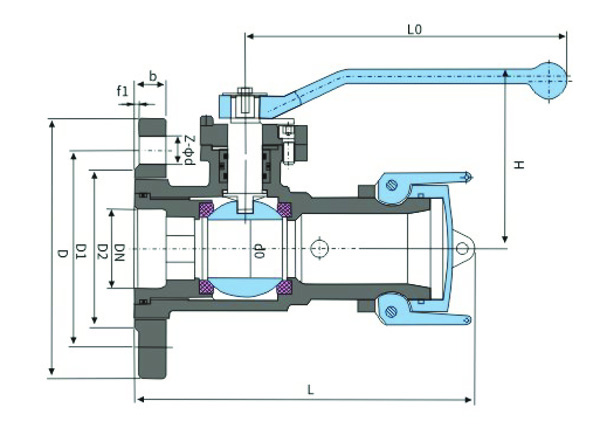

槽车球阀C041F公称压力PN25MPa外形尺寸和连接尺寸

DN L D D1 D2 b f Z-φd d D0
25 190 115 85 65 16 2 4-φ14 20 165
50 230 165 125 99 20 2 4-φ18 40 190
