拉断阀LD41X-40P

产品特点

当拉断阀受到外来拉力时会立即断开并自动紧急封闭两端,防止卸车胶管受到拉力断裂造成大量液体泄漏,导致意外事故发生。

技术参数



技术参数


公称压力Mpa 4.0
壳体试验压力MP8 6.0
密封试验压力MP8 4.4
两端封闭试验压力Mpa 0.6
适用温度 -40℃-+80℃
适用介质 液化石油气、液氨等
法兰标准 GB/T9113-2000

主要零部件材料:

法兰体 内问体 外阀体 外套 阀瓣 弹簧 密封圈
ZGICrlBNi9 2A50 2A50 ZGICrlBNi9 2A50 1Cr18N19 NBR

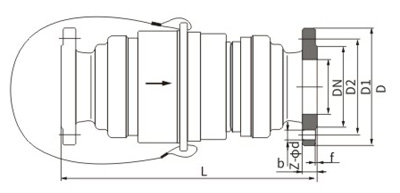

拉断阀LD41X公称压力PN4.OMPa外形尺寸和连接尺寸

DN L D Dl D2 b f Z-φd
25 160 115 85 65 15 2 4-φ14
50 400 165 125 99 20 2 4-φ18
80 425 200 160 132 24 2 8-φ18
