球阀 Q41-F-16/25/40

产品特点

浮动球体结构,驱动方式为手动。
采用弹性V型聚四氟乙烯组合填料,密封性随介质压力上升而增强。
力矩平稳,开关灵活。
手柄浸塑,开关设有安全锁定孔(50-150),防止误操作。

技术参数

技术参数

公称压力MPa 1.6 2.5 4.0
壳体试验压力MPa 2.4 3.75 6.0
密封试验压力MPa 1.76 2.75 4.4
低压密封压力MPa 0.6
适用温度 -40℃~+150℃
适用介质 氨、液氨、氯乙烯、二氧化碳等
法兰标准 GB/T9113-2000
检验标准 JB/T9092-1999

主要零部件材料:

阀体 阀杆 球体 组合填料 密封垫 手柄
WCB 20Cr13 ZG1Cr18Ni9 PTFE PTFE 20#

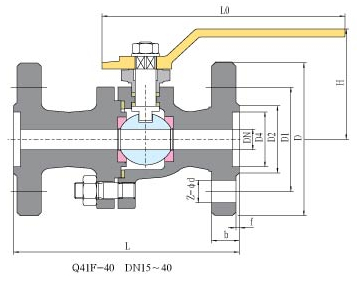

球阀Q41F 公称压力PN1.6MPa、2.5MPa、4.0MPa 外形尺寸和连接尺寸

DN L D D1 D2 D3凸 D4凹 b f Z-Φd L0 H
15 130 95 65 46 39 40 14 4 4-Φ14 140 70
20 140 105 75 56 50 51 16 4 4-Φ14 160 84
25 150 115 85 65 57 58 16 4 4-Φ14 200 96
32 165 140 100 76 65 66 18 4 4-Φ18 250 117
40 200 150 110 84 75 76 18 4 4-Φ18 300 140
