站用液动紧急切断阀 QDY421F-25/40

产品特点

1.适用于燃气或液氨管道上,起安全保护作用。当管道发生泄露时,用手摇油泵卸压,实现远距离控制阀门关闭。发生火灾时,高温使易熔塞融化,阀门自动关闭。
2.采用止回阀门原理,只能单向切断,安装时介质流向必须与阀体标识一致。
3.交货状态时,阀门常闭。通过手摇油泵作用于液压缸,阀门打开。
4.操作简便,阀门闭止快速。

技术参数

技术参数

公称压力MPa 2.5 4.0
壳体试验压力MPa 3.75 6.0
密封试验压力MPa 2.75 4.4
适用温度 -40℃~+150℃
适用介质 氨、液氨、氯乙烯、制冷剂等
法兰标准 GB/T9113-2000
制造标准 JB/T9092-1999
紧急切断时间 ≤10~30秒
易熔塞熔融温度 75±5℃
油缸适用介质 合成锭子油、变压器油
油缸压力MPa 4.0~6.0

主要零部件材料:

阀体 阀杆 阀瓣 弹簧 密封垫 油缸 密封圈
WCB、LCB 20Cr13 20Cr13 20CrVA,1Cr18NI9 PTFE 20’ NBR

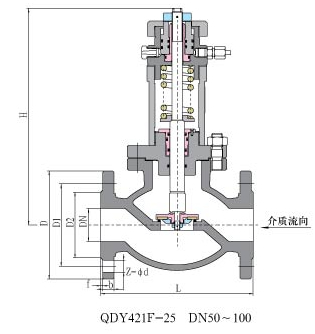

站用液动紧急切断阀QDY421F公称压力PN2.5MPa外形尺寸

DN L D D1 D2 D3凸 D4凸 b f Z-φ H
25 160 115 85 65 57 58 16 4 4-φ14 262
32 180 140 100 76 65 66 18 4 4-φ18 245
40 200 150 110 84 75 76 18 4 4-φ18 321
50 230 165 125 99 87 88 20 4 4-φ18 346
80 310 200 160 132 120 121 24 4 8-φ18 435
100 350 235 190 156 149 150 24 4.5 8-φ22 460
